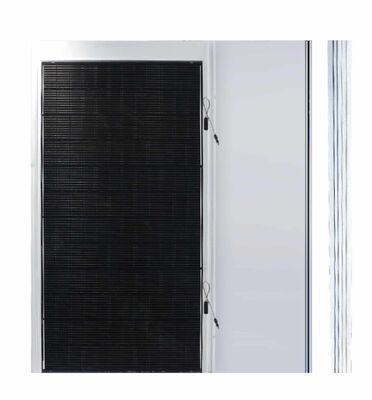

Modul Atap Baja BIPV 520W - XSCM-520-T

standard packaging:	23 modul per palet

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Nama merek

X-SOLAR

Nomor model

XSCM-520-T

model:

XSCM-520-T

Jenis Produk:

Modul atap baja BIPV

Daya Maksimum (Pmax):

520 W

Tegangan Daya Maksimum (Vmp):

39,25 V

Arus Daya Maksimum (Imp):

13.25 SEBUAH

Tegangan sirkuit terbuka (Voc):

48,52 V

Arus sirkuit pendek (Isc):

13.92A

Suhu Operasional:

-40 hingga +85 °C

Tipe Sel:

TOPCon, 182x91mm

Arus Sekering Maksimum:

Toleransi Daya:

0 hingga +3%

Susunan sel:

132 sel (11 x 12)

Koefisien Suhu Daya Maksimum:

-0,26 %/°C

Koefisien Suhu Tegangan Sirkuit Terbuka:

-0,24 %/°C

Koefisien Suhu Arus Hubungan Pendek:

0,04 %/°C

Kotak persimpangan:

Dimensi modul:

2400x1314x4mm

Berat Modul:

Beban statis depan:

5400 Pa

Beban Statis Belakang:

2400 Pa

Tipe Konektor:

Kompatibel dengan MC4

Kabel Keluaran:

4mm²; Panjang kabel bersih 400 mm

Modul per Kontainer 40 kaki:

Menyoroti:

Panel PV Fleksibel Photovoltaic

Panel PV fleksibel OEM

Modul surya film tipis 520W

Deskripsi Produk

Modul Atap Baja BIPV 520W - XSCM-520-T

XSCM-520-T memadukan modul fotovoltaik dengan bentuk atap baja untuk proyek atap terintegrasi bangunan. Halaman ini mencakup kelas daya 520W.

Spesifikasi listrik pada STC

Daya maksimum (Pmax)	520 W
Tegangan pada daya maksimum (Vmp)	39.25 V
Arus pada daya maksimum (Imp)	13.25 A
Tegangan rangkaian terbuka (Voc)	48.52 V
Arus hubung singkat (Isc)	13.92 A
Toleransi daya	0 hingga +3%
Arus sekering maksimum	25 A
Suhu operasi	-40 hingga +85 °C
Koefisien suhu Pmax	-0.26 %/°C
Koefisien suhu Voc	-0.24 %/°C
Koefisien suhu Isc	0.04 %/°C

STC: iradiasi 1000 W/m², suhu sel 25 °C, spektrum AM1.5.

Spesifikasi mekanis

Dimensi modul	2400 x 1314 x 4 mm
Berat modul	28 kg
Jenis sel	TOPCon, 182 x 91 mm
Susunan sel	132 sel (11 x 12)
Kotak sambungan	IP68
Kabel keluaran	4 mm²; panjang bersih kabel 400 mm
Jenis konektor	Kompatibel MC4
Beban statis depan	5400 Pa
Beban statis belakang	2400 Pa

Nilai dalam Pa menunjukkan beban tekanan statis pada modul, bukan tambahan berat di atap. Periksa seluruh sistem terpasang, distribusi beban, dan kondisi proyek.

Acuan pengemasan

Modul per palet	23
Modul per kontainer 40 kaki	368

Konfirmasikan pengemasan akhir untuk pesanan.

Aplikasi dan ketentuan pemasangan

Rancang modul sebagai bagian dari susunan atap lengkap. Tinjau struktur penopang, sambungan atap, desain pengikat, drainase, dan kedap air sesuai lokasi. Konfirmasikan konfigurasi tegangan sistem serta dokumen pemasangan sebelum pengadaan.

Pertanyaan umum

Berapa dimensi dan berat modul?

Dimensinya 2400 x 1314 x 4 mm dan beratnya 28 kg.

Berapa tegangan rangkaian terbuka kelas 520W?

Voc tercantum 48.52 V pada kondisi uji standar.

Bisakah modul menggantikan atap apa pun tanpa desain tambahan?

Susunan atap dan detail pengikat memerlukan kajian khusus proyek. Kirim profil atap, gambar, kondisi lokasi, dan jumlah yang dibutuhkan.

Kirim lokasi proyek, gambar atau foto atap, model dan jumlah yang dibutuhkan, tujuan pengiriman, serta jadwal yang diharapkan.
