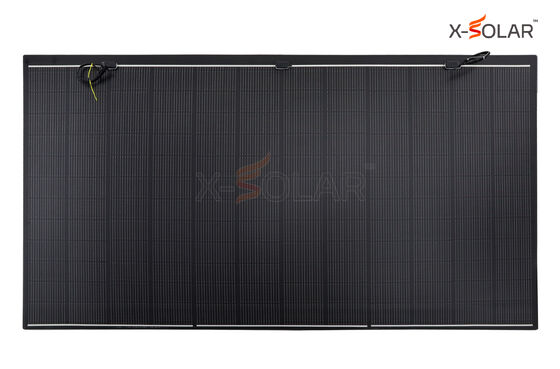

Modul Surya Fleksibel 580W Tanpa Bingkai - XSFM-580-T2

standard packaging:	70 modul per palet

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Nama merek

X-SOLAR

Sertifikasi

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

Nomor model

XSFM-580-T2

model:

XSFM-580-T2

Jenis Produk:

Modul surya fleksibel tanpa bingkai

Daya Maksimum (Pmax):

580 watt

Tegangan Daya Maksimum (Vmp):

44.19 V

Arus Daya Maksimum (Imp):

13.13 SEBUAH

Tegangan sirkuit terbuka (Voc):

53.03 V

Arus sirkuit pendek (Isc):

13.86 SEBUAH

Suhu Operasional:

-40 hingga +85 °C

Tipe Sel:

TOPCon, 182x91mm

Arus Sekering Maksimum:

Toleransi Daya:

0 hingga +3%

Susunan sel:

144 sel (12 x 12)

Koefisien Suhu Daya Maksimum:

-0,26 %/°C

Koefisien Suhu Tegangan Sirkuit Terbuka:

-0,24 %/°C

Koefisien Suhu Arus Hubungan Pendek:

0,04 %/°C

Kotak persimpangan:

Dimensi modul:

2260x1200x2,7mm

Berat Modul:

8,4 Kg

Beban statis depan:

5400 Pa

Beban Statis Belakang:

2400 Pa

Tipe Konektor:

Kompatibel dengan MC4

Bingkai:

tidak ada

Modul per Kontainer 40 kaki:

Menyoroti:

Panel Surya BIPV 580W

Panel Surya Fleksibel yang Dapat Dilipat

Modul Surya Film Tipis Ringan 9

Deskripsi Produk

Modul Surya Fleksibel 580W Tanpa Bingkai - XSFM-580-T2

Konfigurasi tanpa bingkai XSFM-580-T2 adalah modul surya fleksibel N-TOPCon 580W. Dimensinya 2260 x 1200 x 2.7 mm dan beratnya 8.4 kg per modul.

Spesifikasi listrik pada STC

Daya maksimum (Pmax)	580 W
Tegangan pada daya maksimum (Vmp)	44.19 V
Arus pada daya maksimum (Imp)	13.13 A
Tegangan rangkaian terbuka (Voc)	53.03 V
Arus hubung singkat (Isc)	13.86 A
Toleransi daya	0 hingga +3%
Arus sekering maksimum	25 A
Suhu operasi	-40 hingga +85 °C
Koefisien suhu Pmax	-0.26 %/°C
Koefisien suhu Voc	-0.24 %/°C
Koefisien suhu Isc	0.04 %/°C

STC: iradiasi 1000 W/m², suhu sel 25 °C, spektrum AM1.5.

Spesifikasi mekanis

Dimensi modul	2260 x 1200 x 2.7 mm
Berat modul	8.4 kg
Jenis sel	TOPCon, 182 x 91 mm
Susunan sel	144 sel (12 x 12)
Bingkai	Tanpa bingkai
Kotak sambungan	IP68
Kabel keluaran	4 mm²; panjang bersih kabel 400 mm
Jenis konektor	Kompatibel MC4
Beban statis depan	5400 Pa
Beban statis belakang	2400 Pa

Nilai dalam Pa menunjukkan beban tekanan statis pada modul, bukan tambahan berat di atap. Periksa seluruh sistem terpasang, distribusi beban, dan kondisi proyek.

Acuan pengemasan

Modul per palet	70
Modul per kontainer 40 kaki	1190

Konfirmasikan pengemasan akhir untuk pesanan.

Acuan sertifikat produk

Sertifikat TÜV SÜD Z2 124365 0002 Rev.01 mencantumkan XSFM-580-T2 dalam lampiran model. Acuan ini hanya untuk konfigurasi tanpa bingkai 1000 VDC. Pemegangnya adalah Jiangsu X-Solar Green-Building Technology Co., Ltd. Sertifikat diterbitkan pada 5 September 2024 dan mencantumkan masa berlaku hingga 2 September 2029, sesuai ketentuannya. Cocokkan sertifikat lengkap dan lampiran model dengan konfigurasi yang dipasok.

Aplikasi dan ketentuan pemasangan

Pertimbangkan konfigurasi tanpa bingkai ini untuk proyek yang membutuhkan modul ringan. Kaji permukaan dan kapasitas struktur atap, geometri, pengikat, angin, salju, drainase, serta kedap air. Konfirmasikan tegangan sistem, kelengkungan yang diizinkan, dan petunjuk penanganan versi yang dipasok.

Pertanyaan umum

Apakah ini versi berbingkai?

Halaman ini khusus versi tanpa bingkai 8.4 kg, berukuran 2260 x 1200 x 2.7 mm. Versi berbingkai memiliki data mekanis dan pengemasan berbeda.

Bolehkah modul dilipat saat pengangkutan atau penggunaan berulang?

Modul atap ini tidak boleh dilipat. Jangan menekuknya berulang kali. Ikuti petunjuk pengangkutan, penopangan, dan penanganan khusus model; konfirmasikan kelengkungan yang diizinkan.

Apakah berat modul cukup untuk menentukan kesesuaian atap?

Penilaian harus mencakup seluruh sistem dan distribusi bebannya, termasuk pengikat, kabel, peralatan, serta beban angin, salju, konstruksi, dan pemeliharaan.

Kirim lokasi proyek, gambar atau foto atap, model dan jumlah yang dibutuhkan, tujuan pengiriman, serta jadwal yang diharapkan.

Minta informasi produk dan penawaran
